Wkładka topikowa zwłoczna BM 250A NH1C
0
Opis
Wkładka topikowa zwłoczna BM 250A NH1C
Wkładka topikowa jest celowo wprowadzonym do obwodu „słabym ogniwem”, które zapewnia obiektowi zabezpieczanemu ochronę przed termicznymi i elektrodynamicznymi skutkami zwarć i przeciążeń.
Odłączanie czasem bardzo wysokich mocy zostało osiągnięte przez specjalną konstrukcję topików umieszczonych w medium gaszącym (piasek kwarcowy), dokładne dopasowanie topika celem podziału łuku elektrycznego oraz jego chłodzenie przez piasek kwarcowy. Dzięki fizycznym właściwościom topika, a także zjawisku rozpadu topika w chwili przerwania obwodu, osiąga się dodatkowo ograniczenie spodziewanego prądu zwarciowego do wartości prądu ograniczonego, przez co elektrodynamiczne obciążenie instalacji zostaje zdecydowanie zmniejszone.

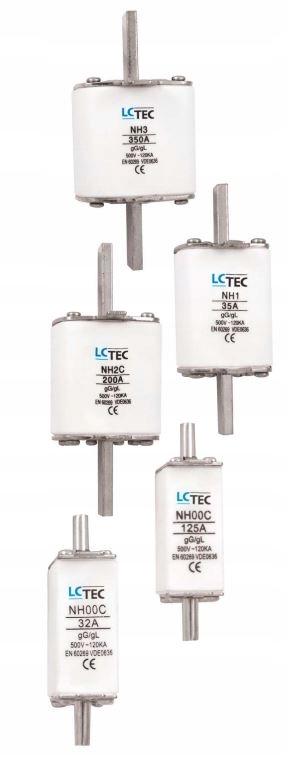

Wkładki topikowe przemysłowe zwłoczne kompaktowe
Seria WTNH00C (kompaktowe) o charakterystyce wyzwalania gG (zwłoczne) Wkładki topikowe nowej konstrukcji o budowie kompaktowej posiadają korpus o zmniejszonej szerokości, co czyni wkładkę tańszą i lżejszą.Zmniejszone wymiary korpusów nie utrudniają stosowania ich w standardowych podstawach.
Wkładki topikowe przemysłowe zwłoczne
Seria WTNH1, WTNH2, WTNH3 o charakterystyce wyzwalania gG (zwłoczne). Wkładki topikowe przemysłowe o standardowym rozmiarze i konstrukcji.
Cechy charakterystyczne
- wysoka zwarciowa zdolność wyłączania dla wszystkich wielkości wkładek i prądów znamionowych
- wysoka zdolność ograniczania prądu zwarcia
- stabilność charakterystyk prądowo-czasowych oraz pełna selektywność działania
prąd znamionowy: 250A
symbol: WT-01
charakterystyka wyzwalania: gL / gG
znamionowa zdolność zwarciowa: 120 kA
napięcie znamionowe: 500V AC
seria: NH00C
Dane techniczne
| Prąd znamionowy (A) | 250 |
| Typ | AC |
| Rodzaj wkładki | WT01 |
