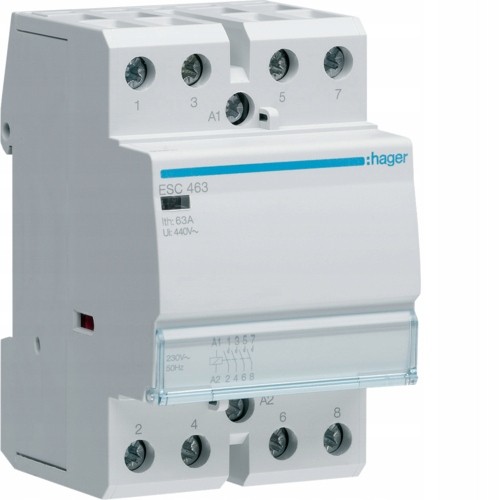

Stycznik modułowy Hager 63A 4Z 0R 230V AC ESC463
Opis
Stycznik modułowy Hager 63A 4Z 0R 230V AC ESC463

Konstrukcja
- Liczba biegunów: 4 P
Charakterystyka elektryczna
- Napięcie znamionowe łączeniowe Ue (AC): Częstotliwość:
- 400 V: 50 Hz
Napięcie
- Znamionowe napięcie izolacji Ui: 440 V
- Napięcie sterowania AC: 230 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
Prąd
- Prąd znamionowy In: 63 A
- Obudowa zewnętrzna zasilana prądem cieplnym: 63 A
- Prąd dopuszczalny dla AC7, kategoria A: 63 A
- Prąd dopuszczalny dla AC7 , kategoria B: 32 A
Zadziałanie
- Czas reakcji przy otwieraniu: Czas odpowiedzi przy zamykaniu:
- 20 ms: 25 ms
Rezystancja
- Nominalna wartość rezystancji cewki: 770 Ω
Wytrzymałość
- Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
- 30000: 1000000
Wymiary
- Głębokość produktu: 60 mm
- Wysokość produktu: 85 mm
- Szerokość produktu: 54 mm
Sterowanie żarówkami fluorescencyjnymi
- Maksymalne obciążenie równoległymi lampami fluorescencyjnymi: 2100 VA
- Moc lamp fluorescencyjnych w układzie podwójnym: 4700 VA
- Maksymalna moc świetlówek liniowych nieskompensowanych: 3000 VA
Sterowanie lampami żarowymi
- Maksymalna moc żarówek 230V: 6500 W
Instalacja / Montaż
- Moment dokręcający: cewka: 2,5 Nm, Moc: 3,5 Nm
Podłączenie
- Przekrój przewodu elastycznego (linka) w zacisku: 4 / 16mm²
- Przekrój przewodu sztywnego (drut) w zacisku: 4 /25mm²
- Liczba styków: 4
- Rodzaj styku: 4 NO
- Rodzaj przyłącza: ze śrubą
