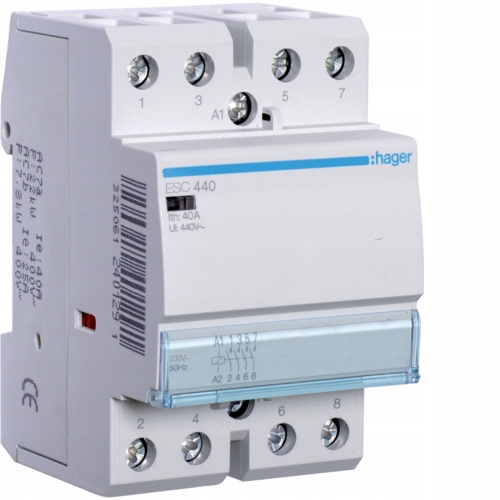

Stycznik modułowy Hager 40A 4Z 0R 230V AC ESC440

ESC440

Konstrukcja

• Liczba biegunów: 4 P

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): Częstotliwość:
• 400 V: 50 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 440 V
• Napięcie sterowania AC: 230 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV

Prąd

• Prąd znamionowy In: 40 A
• Obudowa zewnętrzna zasilana prądem cieplnym: 40 A
• Prąd dopuszczalny dla AC7, kategoria A: 40 A
• Prąd dopuszczalny dla AC7 , kategoria B: 25 A

Moc

• Maksymalna moc pobierana: 62,5 W
• Moc pobierana: 5,75 W
• Całkowite straty mocy dla prądu znamionowego: 18,55 W
• Straty mocy na styk: 3,2 W
• Moc rozproszona przez sterowanie: 0,5 W
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria A: 7,3 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria B: 2,6 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria A: 22 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria B: 7,8 kW

Zadziałanie

• Czas reakcji przy otwieraniu: Czas odpowiedzi przy zamykaniu:
• 20 ms: 25 ms

Rezystancja

• Nominalna wartość rezystancji cewki: 770 Ω

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
• 30000: 1000000

Wymiary

• Głębokość produktu: 60 mm
• Wysokość produktu: 85 mm
• Szerokość produktu: 54 mm

Sterowanie żarówkami fluorescencyjnymi

• Maksymalne obciążenie równoległymi lampami fluorescencyjnymi: 1300 VA
• Moc lamp fluorescencyjnych w układzie podwójnym: 3000 VA
• Maksymalna moc świetlówek liniowych nieskompensowanych: 1900 VA

Sterowanie lampami żarowymi

• Maksymalna moc żarówek 230V: 4000 W

Instalacja / Montaż

• Moment dokręcający: cewka: 2,5 Nm, Moc: 3,5 Nm

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 4 / 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 4 /25mm²
• Liczba styków: 4
• Rodzaj styku: 4 NO
• Rodzaj przyłącza: ze śrubą

Wyposażenie

• Akcesoria dodatkowe: Z suwakiem sterowania ręcznego:
• tak: nie

Zastosowanie

• Obsługa lokalna / obsługa ręczna: nie

Norma

• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: Klasa ochronności:
• IP2X: klasa ochronności II

Warunki użytkowania

• Temperatura robocza: Temperatura przechowywania/transportu:
• -10…50 °C: -40…80 °C
