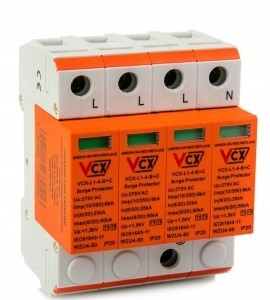

Ogranicznik przepięć AC 4P 6kA B+C

Modułowe ochronniki VCX-L1-B+C 6kA klasy T1T2 Dedykowane są  do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych  i łączeniowych. Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony  w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-L1-B+C 6kA klasy T1T2  nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona,  czerwony – brak ochrony).

Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane).

Modułowe ochronniki przepięć VCX-L1-B+C 6kA klasy T1 T2 są zgodne z odnośnymi wymaganiami unijnegoprawodawstwa harmonizacyjnego:

LVD 2014/35/UE – Dyrektywa Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 r. w sprawie harmonizacji

ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia. Odwołania do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w odniesieniu do których deklarowana jest zgodność:

PN-EN 61643-11

Opis techniczny:

Sercem ochronnika jest element warystorowy, o rezystencji zależnej głównie od napięcia na jego zaciskach.

Klasa ochrony: T1 T2

Wykonanie: warystorowe

Wymagane zabezpieczenie: 32A

Przyłącza max: 35mm2

Maksymalne napięcie pracy: Uc 275 V AC

Prąd próbny: In(8/20) 20 kA

Prąd max: Imax(8/20) 50 kA

Prąd impulsowy: Iimp(10/350) 6kA

Napięciowy poziom ochrony: Up <1,5kV

Temperatura składowania: -30/+70°C

Temperatura otoczenia pracy: -30/+50°C

Klasa szczelności: IP 20

Styk pomocniczy: NIE

Modułowe ochronniki przepięć VCX-L1-B+C 6kA klasy T1 T2 są zgodne z Dyrektywą ROHS 2015/863/EU
