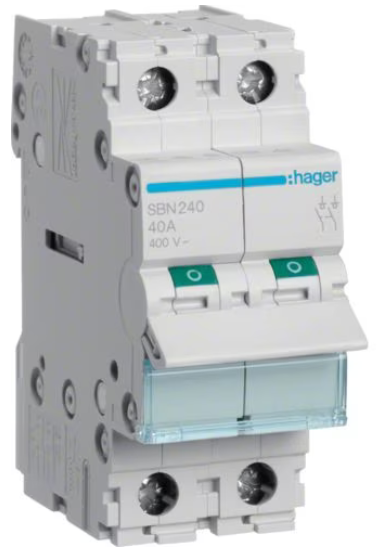

Modułowy rozłącznik izolacyjny 40A FR Hager SBN240

Modułowy rozłącznik izolacyjny 40A FR Hager SBN240 to izolacyjny element aparatury, który spełnia dwie bardzo ważne funkcje. Jedną z nich jest przewodzenie prądu w warunkach znamionowych, drugą jest zapewnienie ochrony instalacji elektrycznej podczas zwarć, przeciążeń sieci czy innych awarii. Jego głównym zadaniem jest rozłączenie obwodu w warunkach znamionowych oraz podczas przeciążenia i ochrona urządzeń elektrycznych podłączonych do sieci. Dodatkowo modułowy rozłącznik izolacyjny 40A FR Hager SBN240 zapewnia skuteczną izolację obwodu, przez co umożliwia bezpieczną pracę podczas obsługi maszyn i urządzeń. Stosowany jest w rozdzielniach jako rozłącznik służący do odłączania napięcia od wszystkich obwodów. Rozłącznik marki Hager w typie SBN wyposażony jest w 2 bieguny i obsługuje 2 fazy prądu znamionowego In (A) 40. Zapewnia wytrzymałość elektryczną do 5000 przełączeń, a jego wytrzymałość mechaniczna sprosta nawet 60000 przestawieniom. Łatwość montażu na szynie DIN oraz duży zakres temperatury pracy od -40 °C do +80°C zapewnia trwałości i niezawodność użytkowania nawet w ekstremalnych warunkach.

Dane techniczne

Konstrukcja

• Liczba biegunów: Układ biegunów:
• 2 P: 2 P

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): Częstotliwość:
• 400 V: 50/60 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 440 V
• Rodzaj wejścia napięcia 1: AC
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V

Prąd

• Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 40 A
• Prąd znamionowy In: 40 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 40 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 40 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 40 A
• Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3: 846 A

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:
• 2,2 W: 1,1 W

Wytrzymałość

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 5000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 5000
• Wytrzymałość mechaniczna (liczba cykli): 60000

Wymiary

• Głębokość produktu: 68 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 35 mm

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 2,5 / 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 25mm²
• Rodzaj przyłącza: ze śrubą

Wyposażenie

• Liczba styków NO: 2

Firma Hager, zało­żona w 1955 roku w Niem­czech, stała się wiodącym dostawcą produktów elek­trycz­nych dla prze­mysłu, budow­nictwa miesz­ka­nio­wego i komer­cyj­nego. Zakres produktów obej­muje dystry­bucję energii, osprzęt elek­tro­in­sta­la­cyjny, auto­ma­tykę budynku oraz systemy prowa­dzenia prze­wodów.
