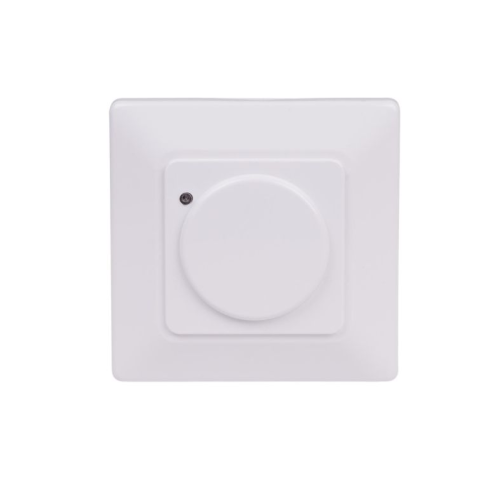

F&F Czujnik ruchu mikrofalowy do puszki z czujnikiem obecności

Czujnik ruchu aktywny DRM-07 emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz. Czujnik mikrofalowy wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji. Czujnik wykrywa ruch obiektu do i od czujnika. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia. Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik
w trakcie odmierzania czasu wyzwoli czas podtrzymdrmania od początku. Charakter działania pozwala wykorzystać DRM jako czujnik obecności osób.
Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie. Czujnik ruchu aktywny DRM-07 wyposażony jest w zmierzchowy automat uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji czujnika może być korygowany przez użytkownika potencjometrem. Dodatkowo istnieje możliwość regulacji obszaru pola detekcji w zakresie  5÷15 m (dla h= 1÷1,8 m) oraz regulacja czasu załączenia odbiornika w zakresie 10s÷12 min. Czujnik ruchu mikrofalowy może pracować wewnątrz pomieszczeń. Czujnik pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne. Zmiany temperatury nie wpływają na detekcję ruchu. Czujnik posiada przełącznik umożliwiający ustawienie trybu pracy: trwałe załączenie, trwałe wyłączenie i praca automatyczna.

Przeznaczenie
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.

DRM-07 może służyć jako czujnik obecności.
Czujnik mikrofalowy pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne.

Dane techniczne:

• Napięcie zasilania: 195–265 V AC

• Maksymalny prąd obciążenia AC-1: 6 A *

• Próg zadziałania (regulowany): 3–2000 lx

• Opóźnienie zadziałania: < 1 s

• Częstotliwość promieniowania mikrofalowego: 5,8 GHz

• Maksymalna moc promieniowania: 10 mW

• Pole detekcji: 180°

• Czas załączenia odbiornika (regulowany): 10±3 s do 12±1 min

• Detekcja ruchu: 0,6–1,5 m/s

• Pole detekcji poziomej: 0°–180°

• Promień detekcji (regulowany, dla wysokości montażu 1–1,8 m): 1–8 m

• Wysokość montażu czujnika: 1,0–1,8 m

• Rodzaj detekcji: promieniowanie mikrofalowe

• Przyłącze: zaciski śrubowe 1,0 mm²

• Moment dokręcający: 0,25 Nm

• Pobór mocy: 0,9 W

• Temperatura pracy: -25 do +50 °C

• Wymiary:

  • zewnętrzne: 80×80×48 mm

  • wpust: Ø55 mm, wysokość 33 mm

  • otwór montażowy: Ø60 mm

• Montaż: podtynkowy

• Stopień ochrony: IP20
