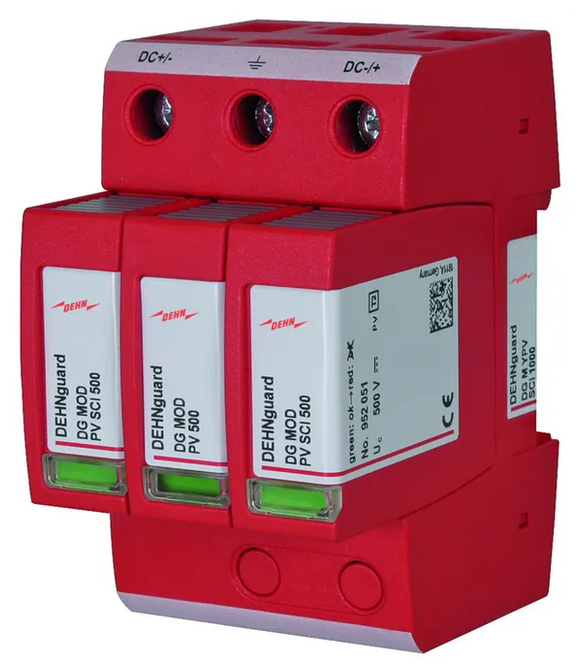

DEHN Ogranicznik przepięć Typ 2 do ochrony instalacji PV 1000V DC PV3P 12,5kA

Ogranicznik przepięć DEHNguard M YPV Typ 2 to profesjonalne zabezpieczenie przeznaczone do instalacji fotowoltaicznych o napięciu do 1000 V DC. Zaprojektowany z myślą o wysokiej trwałości i maksymalnej skuteczności, zapewnia ochronę przed przepięciami indukowanymi i łączeniowymi, które mogą uszkodzić moduły PV, inwertery oraz pozostałe elementy instalacji.

Dzięki zastosowaniu zaawansowanej technologii iskiernikowej oraz wysokiej wytrzymałości na prądy udarowe, urządzenie gwarantuje stabilną pracę instalacji nawet w wymagających warunkach. Prąd znamionowy 12,5 kA oraz maksymalny prąd wyładowczy 25 kA (8/20 µs) zapewniają wysoki poziom bezpieczeństwa systemu, a poziom ochrony ≤ 4 kV chroni wrażliwe komponenty przed uszkodzeniem.

Zintegrowany wskaźnik stanu (zielony/czerwony) umożliwia natychmiastową ocenę sprawności modułu, a kompaktowa budowa o szerokości 3 modułów DIN pozwala na wygodny montaż w każdej standardowej rozdzielnicy. Ogranicznik wykonany z trudno palnego tworzywa UL 94 V-0 zapewnia dodatkową odporność i bezpieczeństwo.

DEHNguard M YPV to rozwiązanie klasy premium dla instalatorów wymagających niezawodności, bezpieczeństwa i zgodności z aktualnymi normami PV.

Specyfikacja techniczna

• Norma: EN 61643-31 / IEC 61643-31

• Typ / Klasa: Typ 2 / Klasa II

• Maksymalne napięcie PV (UCPV): 1000 V DC

• Wytrzymałość zwarciowa (ISCPV): 10 kA

• Całkowity prąd wyładowczy (8/20 µs): 40 kA

• Znamionowy prąd wyładowczy (In): 12,5 kA [(DC+/DC-) → PE]

• Maksymalny prąd wyładowczy (Imax): 25 kA [(DC+/DC-) → PE]

• Napięciowy poziom ochrony (UP): ≤ 4 kV

• Napięciowy poziom ochrony przy 5 kA: ≤ 3,5 kV

• Czas zadziałania (tA): ≤ 25 ns

• Zakres temperatur pracy: –40°C do +80°C

• Wskaźnik stanu: zielony / czerwony

• Liczba portów: 1

• Przekrój przyłącza:

  • minimum: 1,5 mm² (drut / linka)

  • maksimum: 35 mm² wielodrutowo / 25 mm² linka

• Montaż: na szynie DIN 35 mm (EN 60715)

• Obudowa: termoplast, czerwony, UL 94 V-0

• Miejsce stosowania: wewnątrz pomieszczeń

• Stopień ochrony: IP20

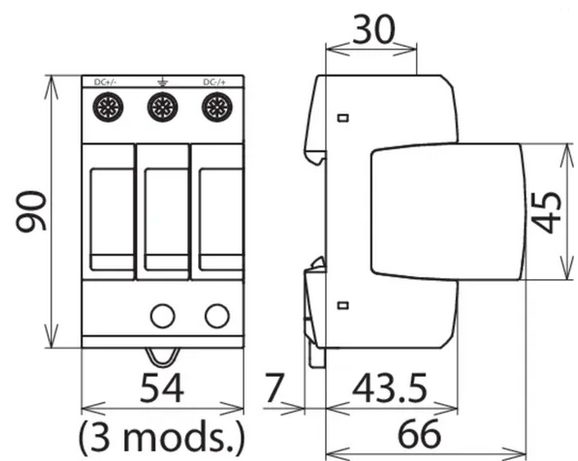

• Szerokość: 3 moduły (DIN 43880)

• Model: 3-polowy, do instalacji PV Typ 2

• EAN: 4013364126428
