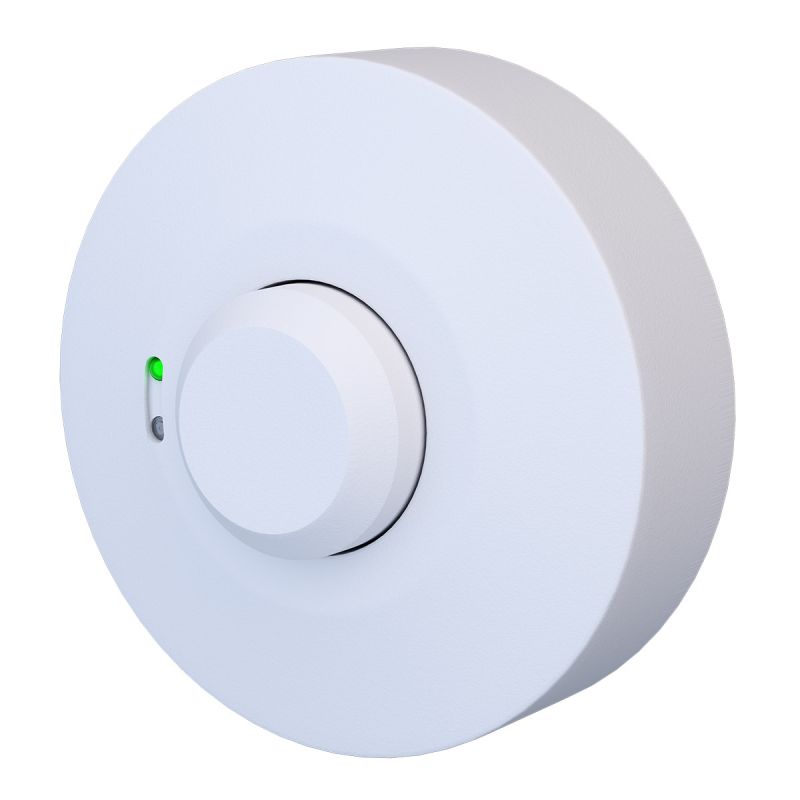

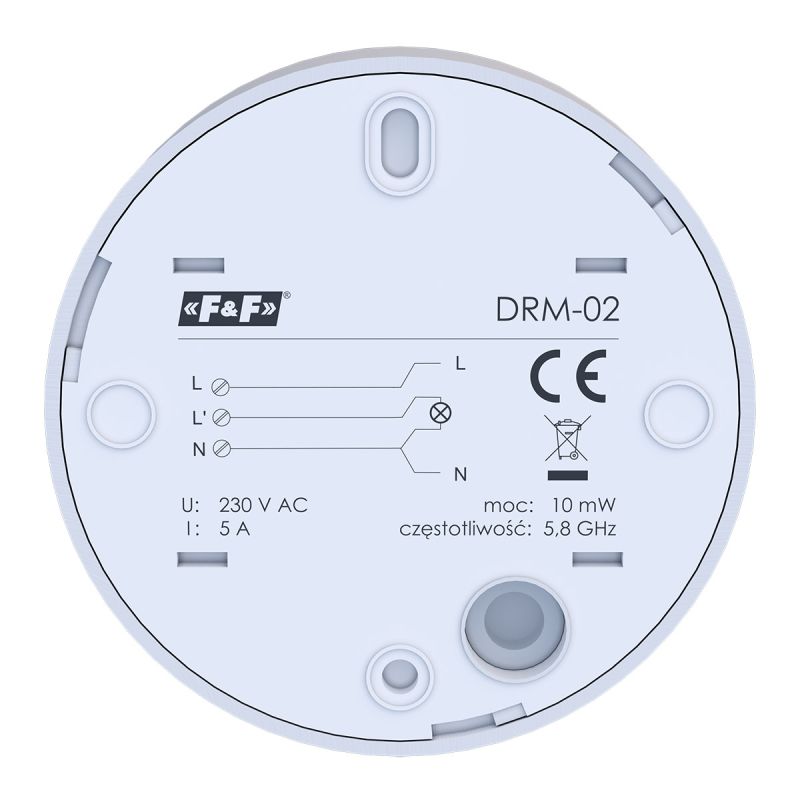

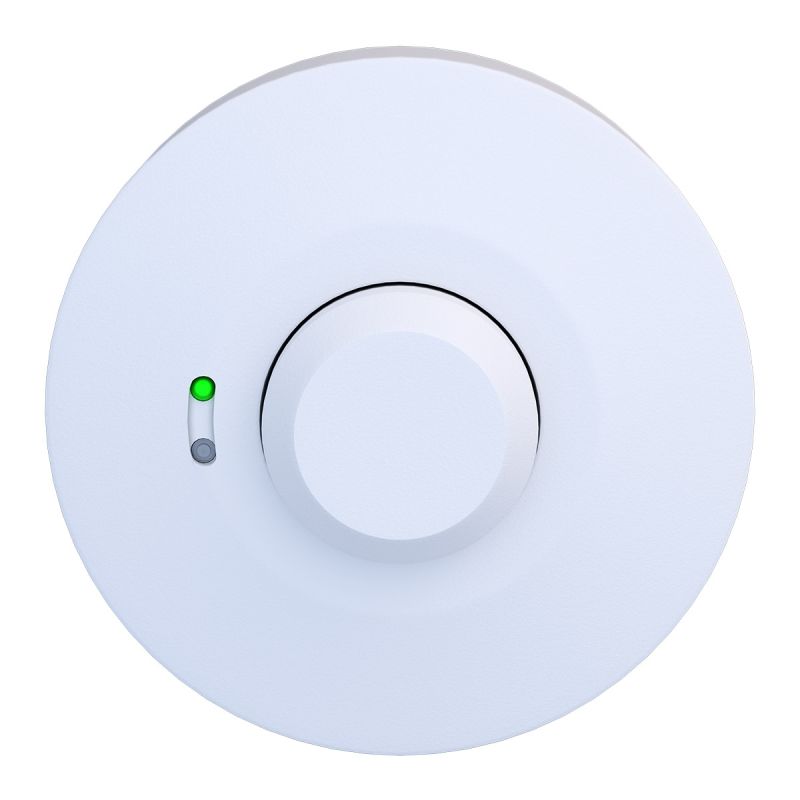

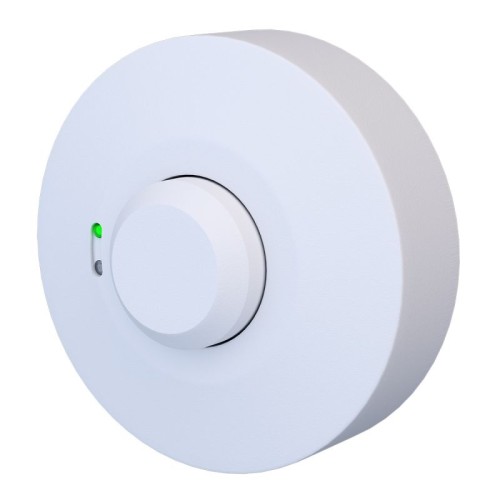

Czujnik ruchu mikrofalowy DRM-02 F&F

Czujnik ruchu mikrofalowy
Montaż sufitowy
IP40

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu, w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Przeznaczenie
DRM-02 może służyć jako czujnik obecności.
Czujnik ruchu mikrofalowy pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne.

Zasada działania mikrofalowego czujnika ruchu

Mikrofalowy czujnik ruchu DRM-02 emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz. Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji. Czujnik rozpoznaje ruch obiektu „do” i „od” czujnika. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia. Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu wyzwoli czas podtrzymania od początku. Charakter działania pozwala wykorzystać DRM jako czujnik obecności. Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie. Mikrofalowy czujnik ruchu DRM-02 wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji czujnika ruchu może być korygowany przez użytkownika potencjometrem. Istnieje możliwość regulacji obszaru pola detekcji w zakresie  promienia 1÷10 m (dla h= 2,5 m). Możliwa jest również regulacja czasu załączenia odbiornika w zakresie 5 s ÷ 12 min. Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej. Mikrofalowy czujnik ruchu DRM-02 może pracować wewnątrz pomieszczeń. Zmiany temperatury nie wpływają na detekcję ruchu.

Model Czujnik ruchu

Regulacja stałego poziomu oświetlenia Tak

Strefa dla zwierząt Nie

Optymalna wysokość montażowa 6 m

Nadzór klatek schodowych Tak

Maksymalny zasięg boczny 10 m

Maksymalny zasięg na wprost 10 m

Średnica pola detekcji na powierzchni 20 m

Do transmisji bezprzewodowej Nie

Sterowanie zdalne Nie

Regulowana wartość nastawy czułości Tak

Regulowana wartość progowa natężenia światła Tak

Z elementem sygnalizacyjnym Nie

Funkcja uczenia wartości progowej natężenia światła Nie

Funkcja ściemniania Nie

Przezroczysty Nie

Zakres częstotliwości 50-50 Hz

Minimalny czas załączenia 5 s

Maksymalny czas załączenia 12 min

Kąt detekcji w poziomie 0-360 °

Czułość progowa jasności 2-2000 lx

Maksymalna moc łączeniowa 1250 W

Zakres temperatury -25-50 °C

Maksymalny prąd załączania 5 A

Sposób montażu Montaż natynkowy
