UWAGA wyłącznik różnicowoprądowy 300mA o zastosowaniu "przemysłowym" (W budownictwie mieszkalnym w celu ochrony dla człowieka stosuje się różnicówki 30mA)

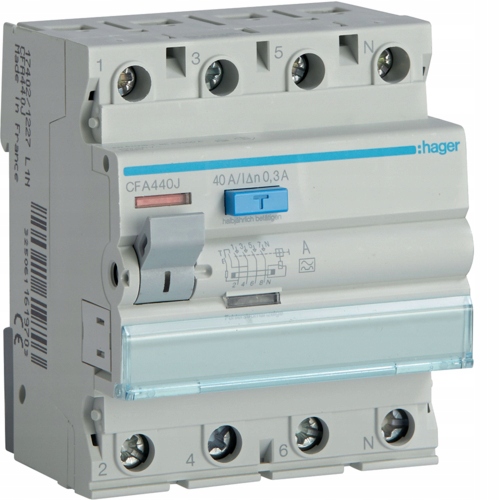

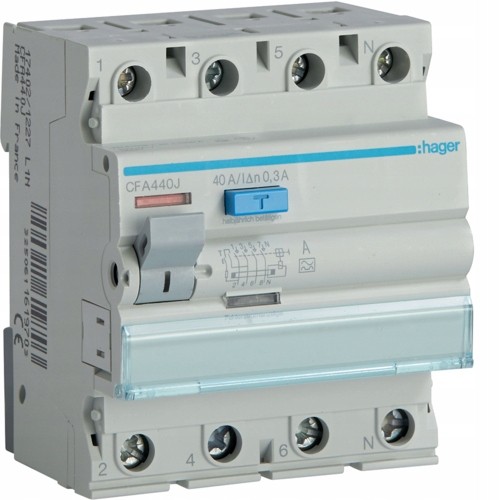

CFA440J Wyłącznik różnicowoprądowy 300mA 4P 40A Typ A

Dane techniczne

Konstrukcja

• Liczba biegunów: Montaż:
• 4 P: Szyna DIN

Funkcje

• Zaplombowany: nie

Kompatybilność

• Zgodność z montażem szynowym DIN: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): Częstotliwość:
• 230 / 400 V: 50 Hz

Prąd

• Znamionowy prąd różnicowy dI: 300 mA
• Prąd znamionowy In: 40 A
• Znamionowy prad wyładowczy (In 8/20µs): 0,25 kA
• Znamionowa zdolność załączania i wyłączania Im: 1,5 kA
• Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 6 kA

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:
• 8,1 W: 3,6 W

Zadziałanie

• Zabezpieczenie przed przypadkowym zadziałaniem: Krótkozwłoczny:
• nie: nie

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
• 2000: 4000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 70 mm
• Wymiary: 1

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm
• Łatwość demontażu aparatów modułowych: nie
• Możliwość demontażu od dołu: nie
• Pozycja montażowa produktu 360°: tak

Podłączenie

• Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 25 mm²
• Przekrój przewodu elastycznego (linka) w zacisku: 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 25mm²
• Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 25 mm²
• Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 16 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 16 mm²
• Rodzaj przyłącza: ze śrubą
