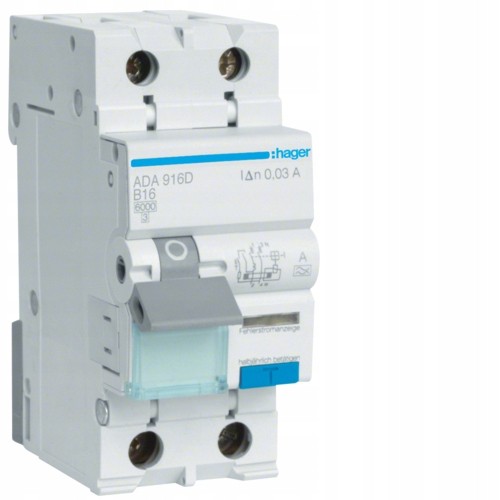

Wyłącznik różnicowo-nadprądowy B16A 2P 30mA A Hager

ADA916D

• wyłączniki różnicowoprądowe z członem nadprądowym (RCBO) o wysokiej i średniej czułości, 2-biegunowe (1P+N),
• czułe na prądy różnicowe sinusoidalnie przemienne (AC) lub sinusoidalnie przemienne i pulsujące ze składową stałą (A),
• napięcie znamionowe łączeniowe: 230 V AC,
• prąd znamionowy różnicowy zadziałania: 10, 30 lub 300 mA,
• zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,
• charakterystyka wyzwalania dla członu przetężeniowego: B lub C, - optyczny wskaźnik zadziałania od prądu różnicowego,
• optyczny wskaźnik położenia styków głównych,
• pole opisowe z klapką zabezpieczającą,
• szeroki zakres akcesoriów
• możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
• zaciski klatkowe: (drut do 25 mm2, linka do 16 mm2),
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy

Konstrukcja

• Liczba biegunów chronionych: 1
• Liczba biegunów: 2 P
• Układ biegunów: 1P+N
• Montaż: Szyna DIN
• Charakterystyka wyzwalania: B

Funkcje

• Z rozłączanym biegunem N: Zaplombowany:
• tak: tak

Kompatybilność

• Zgodność z montażem szynowym DIN: tak

Elementy sterujące i wskaźniki

• Ze wskaźnikiem pozycji styku: Ze wskazaniem błędu:
• nie: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): Typ napięcia zasilającego:
• 240 V: AC

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Maksymalne napięcie pracy: 240 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Znamionowy prąd różnicowy dI: 30 mA
• Prąd znamionowy In: 16 A
• Znamionowy prad wyładowczy (In 8/20µs): 250 A
• Znamionowa zdolność załączania i wyłączania Im: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3/5 In
